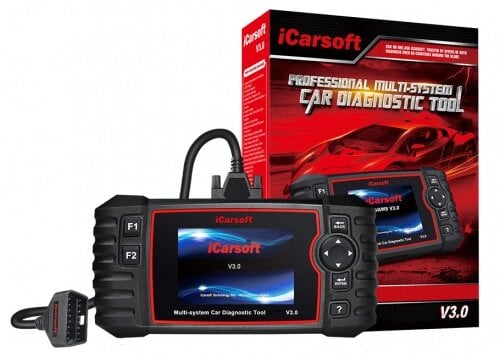

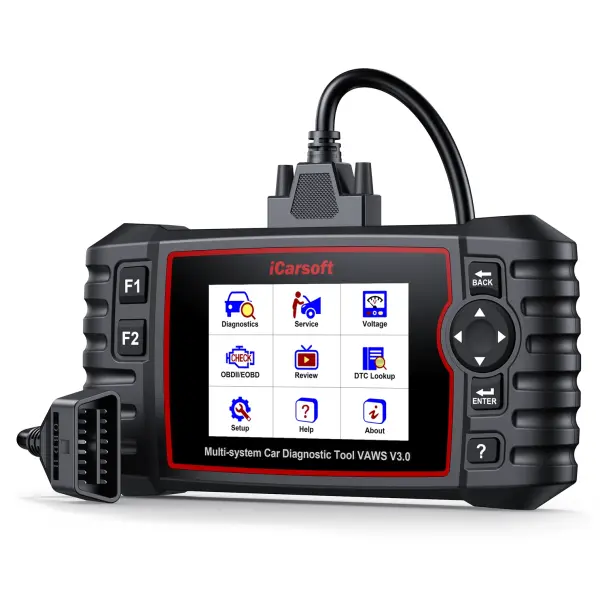

Das iCarsoft V3 für VAG Audi Seat Skoda VW
Professionelle Tiefendiagnose für VAG Fahrzeuge ab ca. BJ 1996.
Es dient zur schnellen Analyse der Fehlerspeicher von
Motor, ABS, Airbag, Getriebe und vielen anderen Steuergeräten.
Zusätzlich sind verschiedene Service Funktionen vorhanden,
wie z.B.: Parkbremse öffnen / schließen (EPB), Öl-Service Reset,
Lenkwinkelsensor kalibrieren (SAS) und Dieselpartikelfilter Reset (DPF),
elektronische Drosselklappenregelung (ETC), Batterie Mangement System (BMS),
Bremsenentlüften (BLD) sowie Injektorcodierung (INJ).
Live-Sensordaten können während des Betriebs ausgelesen und dargestellt werden,
z.B.: Temperatur der angesaugten Luft, Luftmasse / Luftdurchsatz, Motordrehzahl,
Geschwindigkeit, Kühlmitteltemperatur usw.
Das Gerät bezieht den nötigen Strom direkt vom Auto, es ist also kein Netzteil o.ä. notwendig.
Die Druckfunktion ermöglicht das Ausdrucken von Diagnosedaten
erfasst durch das Überprüfungsgerät oder kundenbezogenen Prüfberichten
und rundet den hohen Leistungsumfang dieses Gerätes ab.
Es ist mit einem 4"-Farb-TFT-Display ausgestattet und unterstützt
neben der herstellerspezifischen Diagnose auch generische OBD-2
Test-Modi bei allen OBD2-tauglichen Fahrzeugen.
Funktionen
- Schneller, automatischer Protokoll-Scan
- Manuell einstellbare Protokolle
- Das Gerät kann die Fahrzeugtexthistorie aufzeichnen und das Fahrzeug
automatisch identifizieren. Bewahren Sie so auch die Live-Dateninformationen auf.
- Öl-Service-Reset: Unterstützen Sie das Zurücksetzen der Öl-Servicelampe.
- Elektronische Feststellbremsen (EPB) Systemwartung aktiviert und reaktiviert das
EPB System für den Austausch und die Initialisierung der elektronischen Parkbremse.
- Batteriemanagementsystem (BMS) registriert eine neue Batterie
Im BMS bei Batteriewechsel. (nicht bei allen Fahrzeugen möglich!)
- Dieselpartikelfilter (DPF) fordert den DPF-Regenerationsprozess während der
DPF-Blockierung an und schaltet die DPF-Anzeige aus.
- Das elektronische Drosselkappensystem (ETC) erlernt den Drosselkappen-Steuerungswert
während die Drosselkappe gesäubert oder erneuert wird
- Lenkwinkelsensor (SAS), kalibriert das Lenkrad gerade oder rekalibriert SAS wenn
Teile des Lenkrades ausgetauscht werden.
- Bremsenentlüften (BLD): die Luft ablassen, um die ABS-Bremsempfindlichkeit
wiederherzustellen, oder neu lernen, während das ABS ersetzt wird.
- Injektorcodierung (INJ): die Injektorsteuerparameter neu lernen, während ein Injektor
erneuert oder ersetzt wird.
- Der Batterietest zeigt die Spannung der Batterie mit OBD übertragen vom
Überprüfungsgerät bei Motorstart.
- Die Daten-Druckfunktion ermöglicht das Ausdrucken von Diagnosedaten erfasst durch
das Überprüfungsgerät oder kundenbezogenen Prüfberichten.
- Kostenlose Updates über PC
Beachten Sie bitte, dass u.U. nicht bei jedem Fahrzeug alle Funktionen zur Verfügung stehen.
OBD-II Funktionen (für ALLE Fahrzeuge und Hersteller)
- Codes lesen & löschen: Lesen und löschen Sie generische (P0, P2, P3 und U0)
herstellerspezifische (P1, P3 und U1) permanente und ausstehende Diagnose-Fehlercodes.
- Schalten Sie die Check Engine Light (MIL) aus, nachdem Sie die Codes gelöscht
und die Monitore zurückgesetzt haben.
- DataStream: Lesen Sie live PCM DataStream. Live-Daten werden in Farbe angezeigt und
grafisch dargestellt, dabei sorgt eine schnelle Aktualisierungsrate für bessere Grafiken
und Live-Datendarstellungen.
- Freeze Frame-Daten: Wenn ein emissionsbezogener Fehler auftritt, werden bestimmte
Fahrzeugzustände vom Bordcomputer aufgezeichnet. Diese Informationen werden als
Standbilddaten bezeichnet. Freeze Data ist eine Momentaufnahme der Betriebsbedingungen
zum Zeitpunkt eines emissionsrelevanten Fehlers.
- I/M-Bereitschaftstest: Gibt an, ob die verschiedenen emissionsrelevanten Systeme des
Fahrzeugs ordnungsgemäß funktionieren und für Inspektions- und Wartungsprüfungen
bereit sind.
- O2-Sensortest: Diese Option ermöglicht das Abrufen und Anzeigen der Testergebnisse des
O2-Sensors für die zuletzt durchgeführten Tests vom Bordcomputer des Fahrzeugs.
- Evap System Test: Mit der EVAP-Testfunktion können Sie einen Dichtigkeitstest für das
EVAP-System des Fahrzeugs starten.
- Batterietest: Damit können Sie die Batteriespannung erhalten, wenn der Motor startet.
- Fahrzeuginformationen: Zeigt die Fahrzeugidentifikationsnummer (VIN),
die Kalibrierungsverifikationsnummer (CVN) und andere Informationen des Fahrzeugs an.
- Umfassende Hilfe: Inkl. OBD-Parameter, Moduserklärungen, DTC-Suche und mehr.
Bevor Sie die Systemtestfunktion verwenden, informieren Sie sich im Service-Reparaturhandbuch
des Fahrzeugs, um die zum Beenden des Tests erforderlichen Verfahren zu ermitteln.
Unterstützte Fahrzeughersteller
Unterstützte Modelle
Natürlich sind die Listen nicht tagesaktuell, Erweiterungen sind also möglich.
Für Audi
- 80 / S2 / B4 (1992 – 1996)
- 100 / 200 / C3 (> 1991)
- 100 / A6 / C4 (1992 – 1997)
- A1 (2011 >)
- A2 (2000 – 2005)
- A3 / S3 (1997 – 2003)
- A3 / S3 / RS3 / Cabrio (2004 – 2013)
- A3 / S3 / Cabrio (2010 – 2013)
- A3 / S3 / Cabrio (2013 >)
- A4 B5 (1995 – 2001)
- A4 B6 / B7 (2001 – 2008)
- A4 B8 (2008 >)
- A4 B8 (2010 >)
- A5 / S5 / RS5 (2008 >)
- A6 C5 (1998 – 2006)
- A6 C6 (2005 – 2011)
- A6 C7 (2011 >)
- A7 (2011 >)
- A8 D2 (1994 – 2003)
- A8 D3 (2003 – 2010)
- A8 D4 (2010 >)
- Q3 (2012 >)
- Q5 (2009 >)
- Q7 (2007 >)
- R8 (2007 >)
- Cabrio B4 (1992 – 2000)
- Cabrio B6 / B7 (2003 – 2009)
- TT (2007 >)
Für Seat
- Alhambra 71 / 7M / 7N (2011 >)
- Alhambra 7V (1996 – 2010)
- Altea / Toledo 5P (2005 – 2013)
- Arosa 6H (1997 – 2004)
- Exeo 3R (2010 >)
- Ibiza 6J (2009 >)
- Ibiza / Cordoba 6K (1993 – 2001)
- Ibiza / Cordoba 6L (2002 – 2009)
- Inca 9K (1996 – 2003)
- Leon 1P (2006 – 2013)
- Leon 5F (2013 >)
- MII AA / KF (2012 >)
- Toledo 1L (1992 – 1999)
- Toledo / Leon 1M (2000 – 2004)
- Toledo KG / NH (2013 >)
Für Skoda
- Citigo AA / NF (2012 >)
- Fabia 6Y (1996 – 2008)
- Fabia 5J (2007 – 2010)
- Fabia 5J (2011 >)
- Felicia 6U (1995 – 2001)
- Kodiaq NS (2017 – 2021)
- Octavia 1U (1997 – 2011)
- Octavia 1Z (2004 – 2013)
- Octavia 5E / NE (2013 >)
- Octavia NX (2020-2021)
- Rapid NH (2013 >)
- Roomster 5J (2006 – 2010)
- Roomster 5J (2011 >)
- Superb 3U (2002 – 2008)
- Superb 3T (2008 >)
- Yeti 5L (2010 >)
Für VW
- Amarok (2010 >)
- New Beetle (1998-2010)
- Bettle (2012 >)
- Beetle Cab (2013 >)
- Bora (2008 >)
- Caddy (1996 – 2010)
- Caddy (2011 >)
- CC (2009>)
- Crafter LT3 (2006 >)
- Cross Fox (2004>)
- Corrado (< 1995)
- EOS (2006 >)
- FOX (2004 >)
- Gol / Parati / Saveiro / Pointer (1999-2015)
- Gol / VoYage / Saveiro (2009-2017)
- Golf Cabrio (1993-2012)
- Golf CITI (< 2009)
- Golf Cabrio (1993 – 2002)
- Golf / Jetta II (1989 – 1992)
- Golf / Vento III (1992 – 1999)
- Golf / Bora IV (1998 – 2006)
- Golf / Jetta V (2004 – 2009)
- Golf / Jetta VI (2009 – 2013)
- Golf VII (2013 >)
- Jetta (2011 >)
- Lavida (2008 >)
- Lupo (1998-2006)
- LT2 (1996 – 2006)
- LT3
- Novo Gol / VoYage / Saveiro (2013-2017)
- Passat B3 (< 1994)
- Passat B4 (1994 – 1997)
- Passat B5 (1997 – 2005)
- Passat B6 (2005 – 2010)
- Passat B7 (2011 >)
- Passat CC (2009 >)
- Phaeton (2002 >)
- Polo (1991 – 1994)
- Polo (1995 – 2010)
- Polo (2010 >)
- Santana (1994 – 2014)
- Scirocco (2009 >)
- Sharan (1996 – 2010)
- Sharan (2011 >)
- SpaceFox (2006-)
- Space Cross (2006-)
- Suran (2006-)
- Sportvan (2006-)
- T4 Caravelle (2001-2003)
- Tiguan (2008 >)
- Touareg (2003 – 2011)
- Touareg (2011 >)
- Touran (2003 >)
- T-Roc (2017-2021)
- Transporter / Multivan (1991 >)
- Up / Cross Up (2012 >)
- VW Marine Motoren
- VW Industrial Motoren
- XL1 (2013-2017)
Unterstützte Steuergeräte / Sensoren
(abhängig vom Fahrzeug)
- 01 Engine Control Module 1
- 02 Transmission Control Module
- 03 Brake Control Module
- 04 Steering Angle Sender
- 05 Kessy
- 06 Seat Adjustment Passenger Side
- 07 Display Control Unit
- 08 Air Conditioning
- 09 Central Electrics
- 0B Auxiliary Air Heater
- 0C Rear Axle Steering 2
- 0D Sliding Door Left
- 0E Media Player Position 1
- 0F Radio Tuner - Digital
- 10 Parking Assistance 2
- 11 Engine Control Module 2
- 12 Clutch Control Unit
- 13 Adaptive Cruise Control
- 14 Wheel Dampening Electronics
- 15 Airbag
- 16 Steering Column Electronics
- 17 Dash Board
- 18 Auxiliary Parking Heating
- 19 Gateway
- 1B Power-Assisted Steering
- 1C Vehicle Position Detection
- 1D Driver Identification
- 1E Media Player Position 2
- 1F Radio Satellite
- 20 High Beam Assistance
- 21 Battery Energy Control Module 2
- 22 4WD Electronics
- 23 Brake Boost
- 24 Drive Slip Control
- 25 Immobilizer
- 26 Electric Roof Control
- 27 Display Control Unit Rear
- 28 Climate Control Unit Rear
- 29 Light Control Left
- 2B Steer Column Locking
- 2D Voice Amplifier
- 2E Media Player Position 3
- 2F TV Tuner - Digital
- 30 Special Function 2
- 31 Engine Electronics Conjunction
- 32 Locking Electroniscs
- 34 Self Adjustment Suspension
- 35 Central Locking Control Module
- 36 Seat Adjustment Driver Side
- 37 Navigation
- 38 Roof Electronics
- 39 Light Control Right
- 3A Special Vehicle Assistant
- 3B Sensor Electronics
- 3C Lane Change Assistance System
- 3D Special Function
- 3E Media Player Position 4
- 40 Air Conditioning Compressor
- 41 Diesel Pump Electronics
- 42 Driver-Door Electronics
- 43 Braker Boost Assistance
- 44 Steering Assistance
- 45 Interior Monitoring
- 46 Central Control Module
- 47 Sound System
- 48 Seat Adjustment Rear Driver Side
- 49 Automatic Lighting Switch
- 4B Multifunction Module
- 4C Tyre Pressure Monitor II
- 4E Control Head Rear Right
- 4F Central Electronics II
- 51 Drive Motor Control Module
- 52 Passenger-Door Electronics
- 53 Parking Brake
- 54 Rear Spoiler
- 55 Headlight Range Control
- 56 Radio
- 57 TV-Tuner
- 58 Auxiliary Fuel Tank
- 59 Towing Protection
- 5B Seat Adjustment Rear Passenger Side
- 5C Lane Keeping Assistance System
- 5D Operation
- 5E Control Head Left Rear
- 5F Information Control Unit 1
- 61 Battery Regulation
- 62 Door Electronics Left Rear
- 63 Entry Assistance Driver Side
- 64 Stabilizers
- 65 Tyre Pressure Monitoring I
- 66 Seat/Mirror Adjustment
- 67 Voice Control
- 68 Wiper Control Unit
- 69 Trailer Function
- 6B Aerodynamics Control Module
- 6C Camera System Rear View
- 6D Electronic Equipment of Trunk Lid
- 6E Display Control Roof
- 6F Central Control Module II
- 71 Battery Charger
- 72 Door Electronics Right Rear
- 73 Entry Assistance Passenger Side
- 74 Vehicle Control System
- 75 Telematics Communication Unit
- 76 Parking Assistance
- 77 Telephone
- 78 Sliding Door
- 7D Auxiliary Heater
- 7E Dash Board Display Unit
- 7F Information Control Unit 2
- 81 Gear Shift Control Module
- 82 Head Up Display
- 84 Night Vision
- 85 On Board-Cammera
- 88 Muiti Contour Seat Driver Side
- 89 Multi Contour Seat Passenger Side
- 8A Muiti Contour Seat Rear Driver Side
- 8B Adaptive Cruise Control 2
- 8C Battery Energy Control Module
- 8D Muiti Contour Seat Rear Passenger Side
- 8E Image Processing Electronics
- 8F Pretensioner Front Left
- 90 Pretensioner Front Right
- 91 Engine Control Moudle LT3
- 92 Transmission Electronics LT3
- 93 Immobilizer LT3
- 94 Airbag LT3
- 95 Electronic Stability Program LT3
- 96 Instruments Cluster LT3
- 97 Tachograph LT3
- 98 Tire Pressure Monitoring LT3
- 99 Electrical Ignition/Starter Switch LT3
- 9A Remote Control LT3
- 9B Driver's Door Electronics LT3
- 9C A/C Electronics LT3
- 9D Auxiliary Heater(Fuel)LT3
- 9E Auxiliary Heater(Electric)LT3
- 9F Additional Heater, Water LT3
- A0 Radio 'Audio 5' LT3
- A1 Navigation LT3
- A2 CD Changer LT3
- A3 Telephone LT3
- A5 Front Sensors Driver Assistance System
- A6 Microphone Control Unit
- A7 Infotainment Interface
- A9 Actuator for Structure-Borne Sound
- AC Reductant Control Module
- AD Sensors Brake Systems
- B0 Roof Display/Control Head (Roof Control Head) LT3
- B1 Upper Operating Field LT3
- B2 Parking Aid LT3
- B3 Trailer Function LT3
- B4 Vehicle Electrical System Control Module LT3
- B5 Programmable Special Module LT3
- B6 Steering Column Jacket Switch Module LT3
- B7 Access Startsystem Interface
- B8 Electronic Roof Control 2
- B9 Auxiliary Display Conrol Unit
- BA Assembly Mounting
- BB Door Electronics Rear Driver Side
- BC Door Electronics Rear Passenger Side
- BD High Voltage Battery Charge Management
- BE Sliding Door Rear Left
- BF Sliding Door Right
- C0 Actuator For Exterior Noise
- C1 Battery regulation LT3
- C2 Transmission Control Module 2
- C4 DC/DC Converter Control Module
- C5 Thermal Management
- C6 Battery Charger Control Module
- C7 Pedestrian Protection
- CB Rear Axle Steering
- D0 Front Axle Lift System
Informationen zum Gerät
- 4,0" TFT Display mit einer Auflösung von 480 x 320 Pixeln
- Größe (L*B*H): 206mm * 104mm * 33mm
- Spannungsversorgung: 9-18 Volt
- Betriebsstrom: 150mA (bei 12V-Verwendung)
- OBD II Stecker Typ A (12V / PKW)
- Menüsprachen in Deutsch, Englisch, Niederländisch, Spanisch, Französisch
- Bedientasten und Cursor für eine schnelle und einfache Navigation
Lieferumfang
- Handdiagnosegerät iCarsoft V3
- OBD-2 Diagnosekabel
- MicroSD Karte mit Software
- Tasche zur sicheren Aufbewahrung
- USB Kabel
- Handbuch (Englisch)
Wo ist der Unterschied zwischen V1.0 , V2.0 und V3.0 ?
| |
V1.0 |
V2.0 |
V3.0 |
| Diagnose der Steuergeräte Fehler lesen/ löschen |
ja |
ja |
ja |
| OBD2 Diagnose |
ja |
ja |
ja |
| Sonderfunktionen: |
|
|
|
| Service Rückstellung |
ja |
ja |
ja |
| Lenkwinkelsensor anlernen |
ja |
ja |
ja |
| Drosselklappe anlernen |
nein |
ja |
ja |
| Parkbremse rückstellen (EPB reset) |
nein |
ja |
ja |
| Dieselpartikelfilter rückstellen (DPF reset) |
nein |
ja |
ja |
| Injektoren anlernen |
nein |
ja |
ja |
| Bremse entlüften |
nein |
ja |
ja |
| Batterie anlernen (BMS) |
nein |
ja |
ja |
| ESP Adaption |
nein |
nein |
ja |
| Motor Adaption |
nein |
nein |
ja |
| Getriebe Adaption |
nein |
nein |
ja |
| Luftfahrwerk Adaption |
nein |
nein |
ja |
| Reifendrucküberwachung (TPMS) Adaption |
nein |
nein |
ja |
| Klimaanlagen Adaption |
nein |
nein |
ja |
| Scheinwerfer Adaption |
nein |
nein |
ja |
| Sitz Adaption |
nein |
nein |
ja |
| Fensterheber Adaption |
nein |
nein |
ja |
